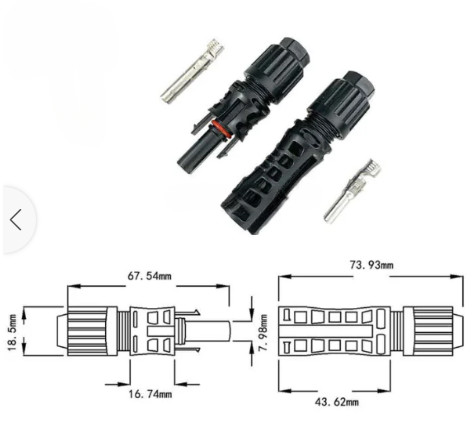

Thông số kỹ thuật của đầu nối MC4 1500v
Thông số | Đầu nối MC4 |
Vật liệu cách nhiệt | PPO |
Điện áp định mức | DC 1500V |
Dòng điện định mức | 50A |
Chất liệu đầu nối | Đồng và thiết mạ |
Điện trở tiếp xúc | 0.25-1.0m Ω |
Cáp NLMT tương thích | 2.5 – 6.0mm |
Mức độ bảo vệ | IP67 |
Chức năng của đầu nối MC4
Đầu nối các tấm pin NLMT hay còn gọi là giắc kết nối MC4 (jack MC4) vô cùng quan trọng trong hệ thống điện năng lượng mặt trời. Chức năng chính của chúng là kết nối giữa những tấm pin mặt trời để dẫn điện, giúp hệ thống truyền tải điện năng 01 cách ổn định, tạo thành hệ thống hoàn chỉnh. Đầu nối MC4 1500V có thể chống chọi được các điều kiện thời tiết khắc nghiệt khi thường xuyên tiếp xúc trực tiếp nắng, mưa, gió, bụi bẩn,..
Khi sử dụng bộ đấu nối điện mặt trời thì các công nhân thi công có thể dễ dàng kết nối mạch điện, tăng tính thẩm mỹ, dễ dàng theo dõi và bảo trì sau này.
Đặc điểm nổi bật của bộ đầu nối MC4 1500V
1. Chất liệu bền bỉ
Vỏ của jack nối MC4 1500V làm từ chất liệu PPO nên có khả năng chống ăn mòn, chống tia cực tím cực mạnh, không lo bị biến dạng do tác động vật lí và môi trường bên ngoài. Bộ jack nối MC4 là phụ kiện chuyên dụng có thể sử dụng ở nhiều môi trường khác nhau kể cả trong nhà và ngoài trời. Lõi kết nối của đầu nối dày, chắc chắn, đảm bảo mối nối truyền tải điện ổn đinh, chống chập mạch, giúp hệ thống an toàn.
2. Giá thành rẻ
Được sản xuất dựa trên dây chuyền với số lượng lớn, đi kèm là nguyên vật liệu tạo thành có chi phí thấp. Nên sản phẩm đầu nối MC4 1500V có giá thành tương đối rẻ, phù hợp với túi tiền người sử dụng. Việc sử dụng đầu nối trong các hệ thống điện mặt trời giúp chủ đầu tư tiết kiệm được lượng lớn chi phí tiền bạc.
3. Chống nước, bụi tốt
Để đầu nối có thể thích nghi với nhiều môi trường khác nhau nên các nhà sản xuất đã trang bị cho nó cấp bảo vệ IP67. Nên có khả năng chống nước và bụi cực kỳ tốt, chịu được ảnh hưởng khắc nghiệt từ thời tiết ngoài trời như nóng ẩm, mưa nhiều.
4. Dễ dàng sử dụng
Đầu nối MC4 1500V dễ dàng kết nối với những loại lõi cáp DC năng lượng mặt trời khác nhau: Cáp DC 2.5mm2, Cáp điện DC 4mm2 và Cáp điện DC 6mm2. Với thiết kể nhỏ gọn, thông dụng nên giúp người thi công có thể dễ dàng sử dụng và lắp đặt. Tiết kiệm được thời gian và công sức khi thi công hệ thống.
Cách sử dụng đầu nối MC4
Trong 01 hệ thống có nhiều tấm pin năng lượng mặt trời nối tiếp, sử dụng đầu nối MC4 cho điện mặt trời sẽ giúp việc kết nối trở nên nhanh chóng và cực kỳ đơn giản.
- Trên tấm pin NLMT luôn có một dây là DC dương (+) và dây còn lại là DC âm (-). Thông thường, đầu nối cái được liên kết với dây dẫn dương và đầu nối đực được liên kết với dây dẫn âm.
- Các tấm pin NLMT được kết nối với nhau bởi một cặp đầu nối (đực và cái). Điều này làm tăng điện áp của mạch. Dòng điện ở công suất tối đa (ký hiệu Imp) sẽ không đổi khi chúng ta đấu dây mạch nối tiếp.
