☼ Đặc trưng của Biến tần S6-GR1P3K-S:
• Loại Biến tần hòa lưới bám tải không lưu trữ
• Thiết kế đẹp, nhỏ gọn và nhẹ, dễ dàng lắp đặt
• Tương thích với các mô đun hiệu suất cao và mô đun 2 chiều
• Công nghệ chuyển mạch tần số siêu cao, mức bảo vệ IP66
• Thiết kế 2 MPPT với thuật toán MPPT chính xác, hiệu suất tối đa 97,3%
• Dòng điện từng chuỗi lên đến 16A
• Kết nối WIFI/GPRS, giám sát thời gian thực
• Bảo vệ AFCI, bảo vệ mạch hồ quang DC, giảm rủi ro hỏa hoạn
• Tích hợp chức năng kiểm soát công suất hòa lưới bám tải
• Tích hợp quản lý sản lượng điện hòa lưới ( EPM )
• Tích hợp nhiều tính năng bảo vệ, vận hành ổn định và an toàn
☼ Tiêu chuẩn :
• Đạt tiêu chuẩn lưới điện và an toàn EMC
• IEC/EN 62109-1/ -2, IEC/EN 61000-6-1/ -2/ -3/ -4
• Thương hiệu SOLIS ( xuất xứ Trung Quốc )
☼ Ứng dụng :
• Thiết kế cho các dự án nhà máy điện mặt trời dân dụng, hiệu suất cao, mô đun 2 mặt
• Đáp ứng nhu cầu sử dụng điện trong nhà, giảm lệ thuộc sử dụng điện lưới
☼ Bộ sản phẩm bao gồm :
• Bộ biến tần + Sách hướng dẫn sử dụng
• Tấm ốp lưng, vít vặn, đầu kết nối DC, AC, RJ45
• Thanh cắm Wifi/GPRS (tùy chọn)
Mô tả Biến tần năng lượng mặt trời S6-GR1P3K-S
- Đầu vào DC :
* Công suất đầu vào tối đa đề xuất : 4.5kW
* Điện áp đầu vào tối đa : 550V
* Điện áp định mức : 330V
* Điện áp khởi động : 100V
* Dải điện áp MPPT : 90V ~ 550V
* Dòng điện đầu vào tối đa :16A
* Dòng điện ngắn mạch tối đa : 22A
* Số lượng MPPT/số chuỗi đầu vào tối đa : 2/2 - Đầu ra AC :
* Công suất đầu ra định mức : 3kW
* Công suất biểu kiến đầu ra tối đa : 3kVA
* Pha vận hành : 1/N/PE
* Điện áp lưới định mức 220V / 230V
* Tần số lưới định mức 50Hz / 60Hz
* Dòng điện đầu ra lưới điện định mức : 13.6A / 13A
* Dòng điện đầu ra tối đa : 13.6A
* Hệ số công suất : >0.99 ( -0.8 đến +0.8)
* Tổng độ méo sóng hài : < 3% - Hiệu suất MPPT tối đa : 97.3%
- Bảo vệ tích hợp :
* Bảo vệ ngược cực DC, giám sát lưới điện
* Bảo vệ quá dòng đầu ra, bảo vệ ngắn mạch
* Bảo vệ nhiệt, chống tách đảo, chống sét lan truyền
* Tích hợp cầu dao DC ( tùy chọn ) - Thông số chung :
* Cấu trúc liên kết : Cấu trúc liên kết : không biến áp
* Biên nhiệt hoạt động : -25 ~ 60ºC
* Cách thức làm mát : Đối lưu tự nhiên
* Bảo vệ chống xâm nhập : IP65
* Độ cao tối đa cho phép để hoạt động : 4000m
* Kích thước biến tần : 371 x 330 x 161 (mm)
* Trọng lượng : 8.3 kg - Kết nối đặc trưng : Đầu nối MC4 (DC), đầu cắm kết nối nhanh (AC)

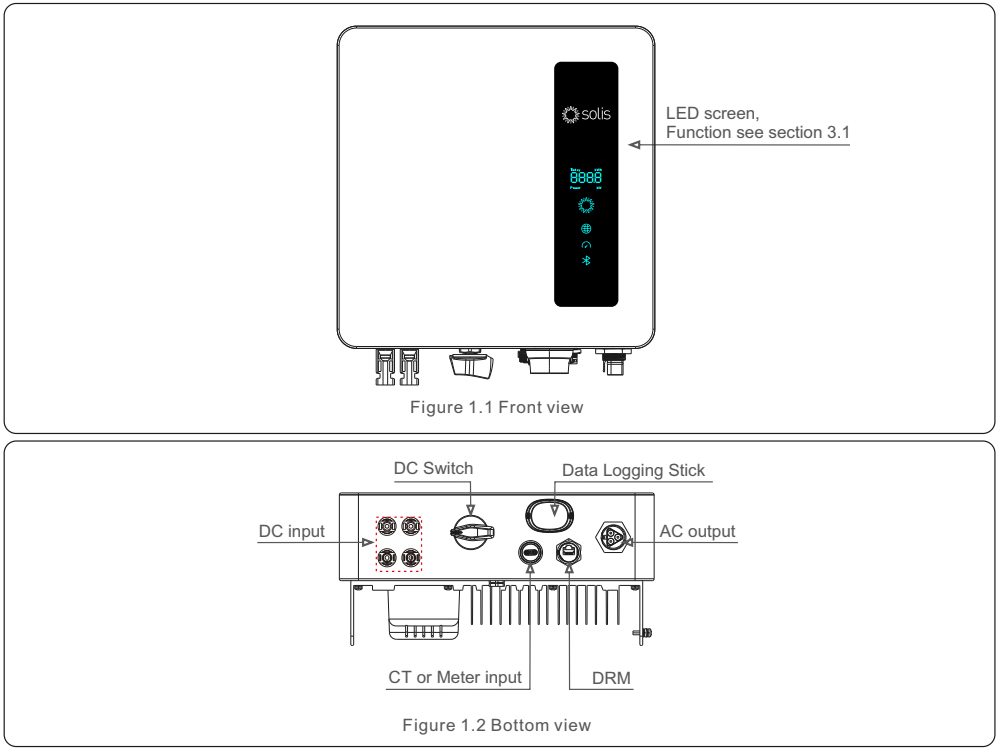

Mặt dưới biến tần S6-GR1P3K-S
Mô tả biến tần S6-GR1P3K-S
Sơ đồ đấu nối S6-GR1P3K-S
Thông số kỹ thuật S6-GR1P3K-S
